PIN组装智能线CS-PA

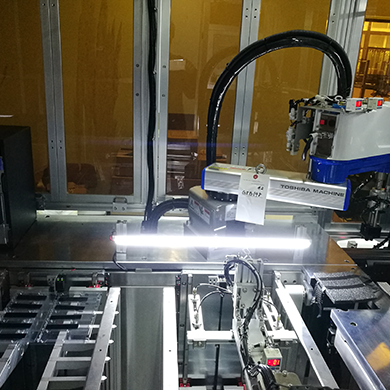

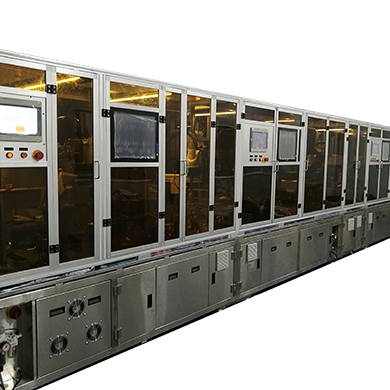

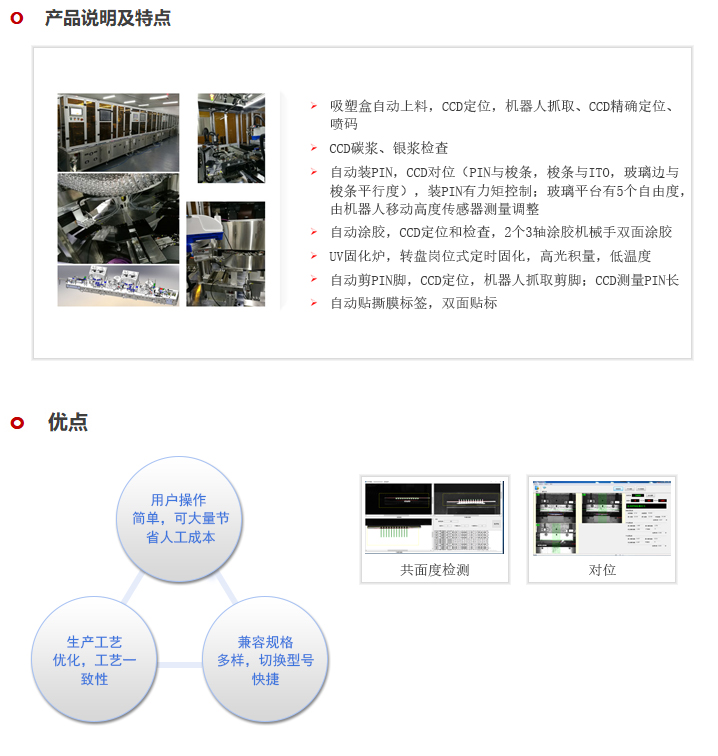

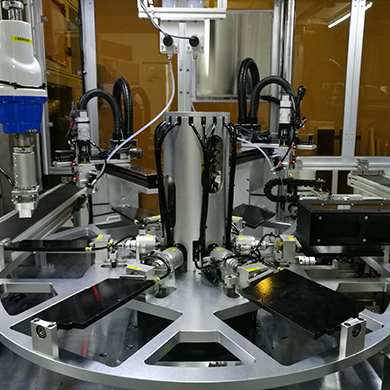

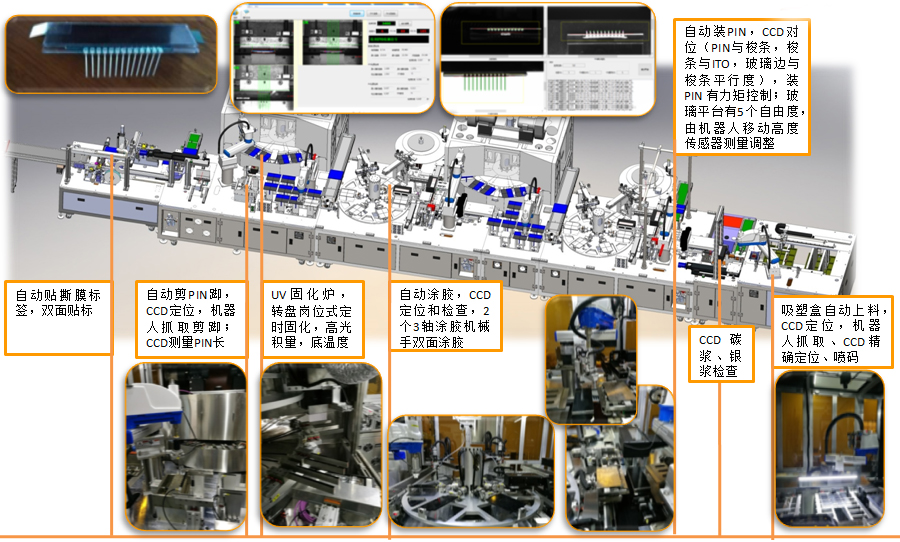

应用于TN/STN玻璃,PIN组装生产线;包括吸塑盘自动上料、定位、喷码;自动点碳浆或银浆、烘干;碳浆或银浆检测;单双边插PIN机构;双面涂UV胶机构;UV胶流平固化机构;剪PIN脚、留PIN长度及共面度检测;补黑胶及晾干;双面贴粘膜纸;AOI点亮检测

138 0254 5562

立即询价




项目规格备注
设备外形尺寸(L×W×H)12300×1900×1900 mm
适用吸塑盒尺寸150 ×150mm~370×370mm,叠高≤400mm可按客户要求调整
适用玻璃尺寸插PIN边A长15~180mm 非插PIN边B长15~150mm
每段插PIN长度≤120mm
生产节拍4.0~6.0S/ Pcs(单段PIN;每多一段PIN节拍相应加4秒)
插PIN位置精度±0.1mm
PIN脚剪切留长>3mm
贴粘膜纸精度±0.3mm

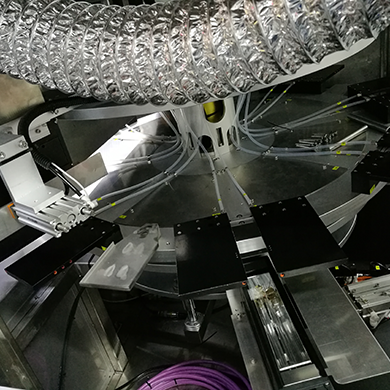

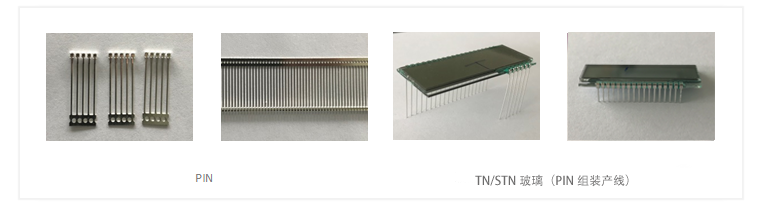

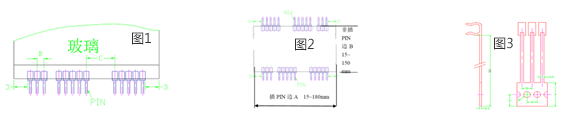

PIN规格参数:插PIN边(A)15180mm1
非插PIN边(B20150mm1
PIN高度(H1570mm(可按客户要求调整)3
PIN间距(B1.27mm/1.5mm/1.8mm/2.0mm/2.54mm(可按客户要求调整)2、3
可插PIN段数312
多段插PIN时两段PIN距离(C3mm2
每段PIN支数2支(如图第一段为3支,第二段为5支,第三段为5支)12

PIN组装智能线CS-PA
